如何选择合适的 MVR 蒸发系统？

一、先给结论：选 MVR 的“3 个关键问题”

1. 要蒸发多少水？ —— 由进出水量与目标浓度决定（算清“蒸发负荷”）。

2. 能量从哪来、要花多少？ —— 看比能耗 SEC（kWh/吨水）与压缩机型式。

3. 料液“脾气”如何？ —— 结垢/结晶、黏度、沸点升高 BPE、腐蚀性直接决定换热器型式与材质。

答好这 3 个问题，基本就能把 80% 的选型难点“锁死”。

二、MVR 的工作原理（工程视角）

• 让一次蒸发产生的二次蒸汽被压缩机升温升压后，再作为加热蒸汽使用。

• 核心收益：把“蒸汽能”换成“电能”，显著降低运行成本。

• 工程指标常用：

• SEC（Specific Energy Consumption）：一般 18–30 kWh/吨蒸发水（含辅机），视 ΔT、BPE、负荷波动而定。

• ΔT 设计（加热侧与蒸发侧温差）：常见 6–12°C；料液高黏/高 BPE 时可取 10–15°C。

• BPE（Boiling Point Elevation）沸点升高：随盐分/溶质上升，挤占可用 ΔT，影响选型与能耗。

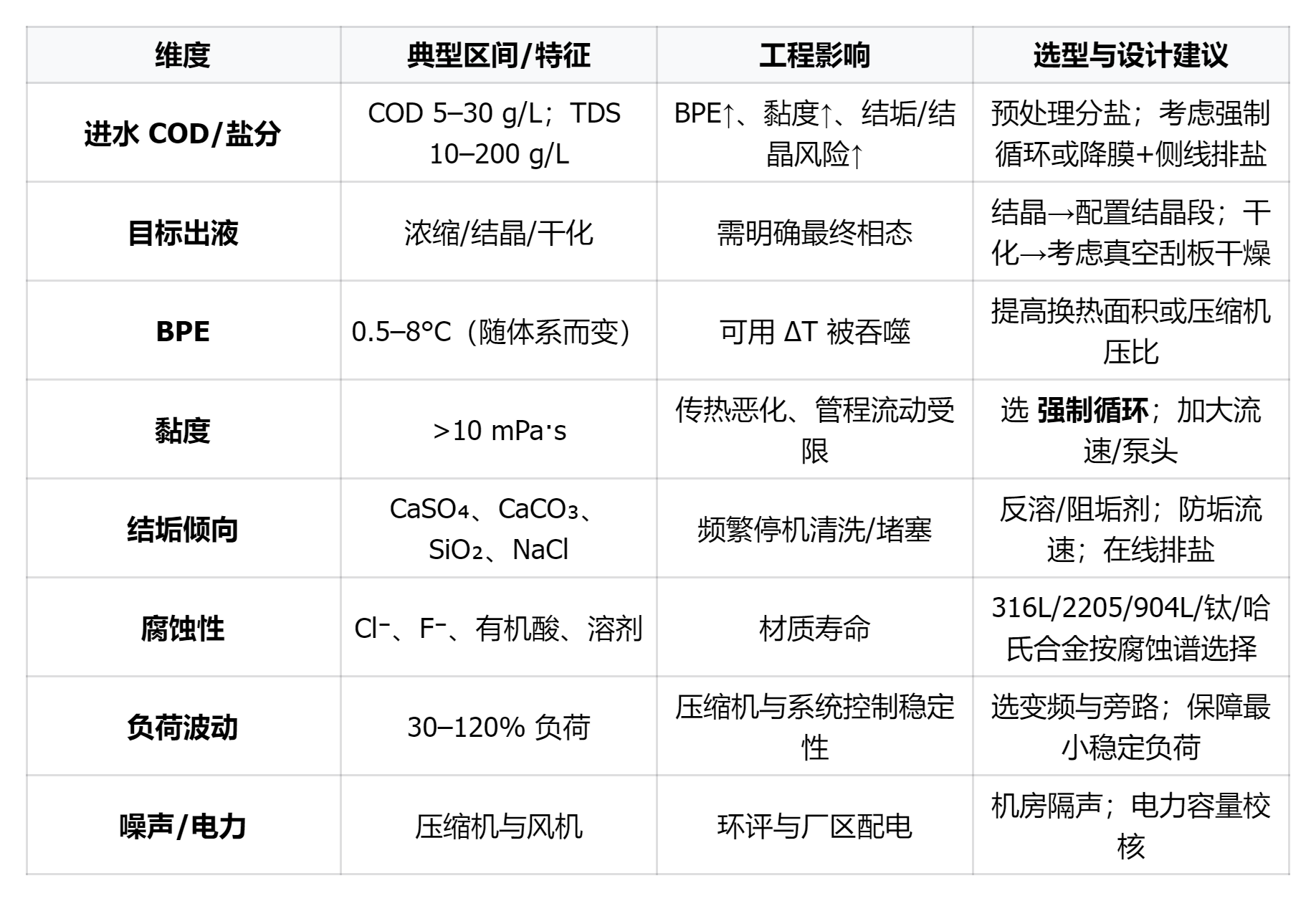

三、选型总览：一张表看懂“工况—设备—能耗”的对应关系

四、压缩机、换热器与材质：三大核心部件怎么选？

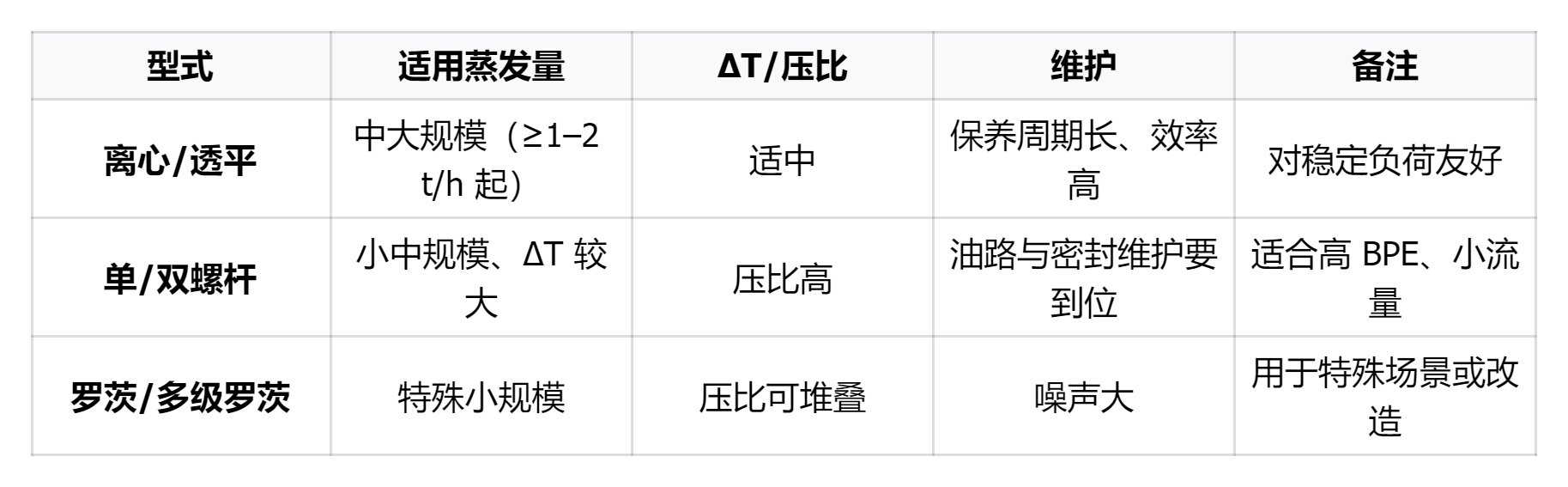

压缩机型式对比

经验提示：连续、稳态、产量固定优先离心；高 BPE/波动大可考虑螺杆/多级方案。

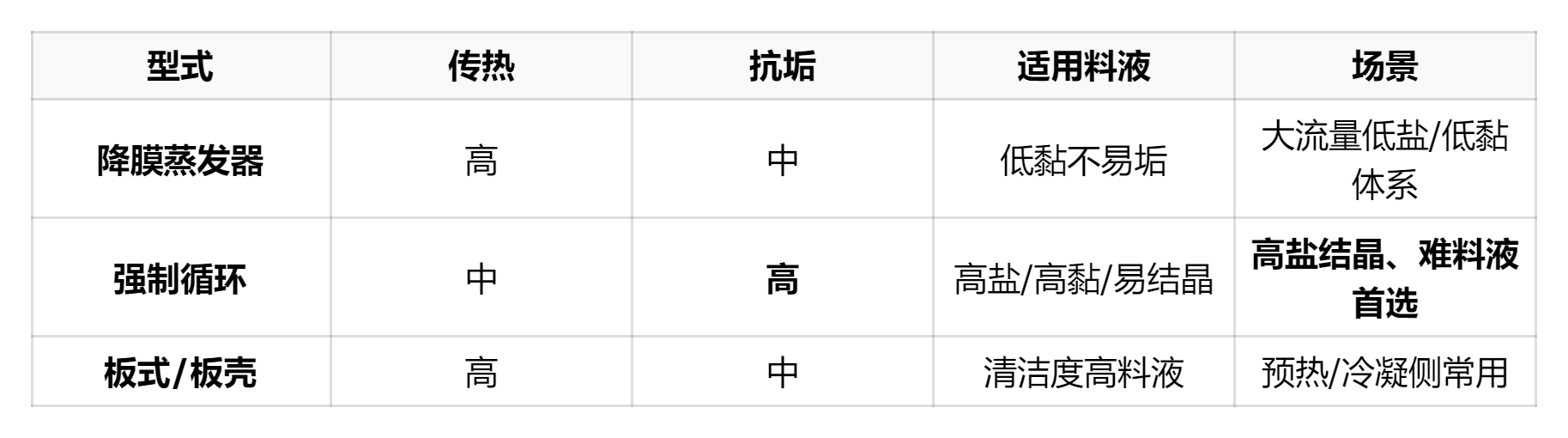

换热器型式

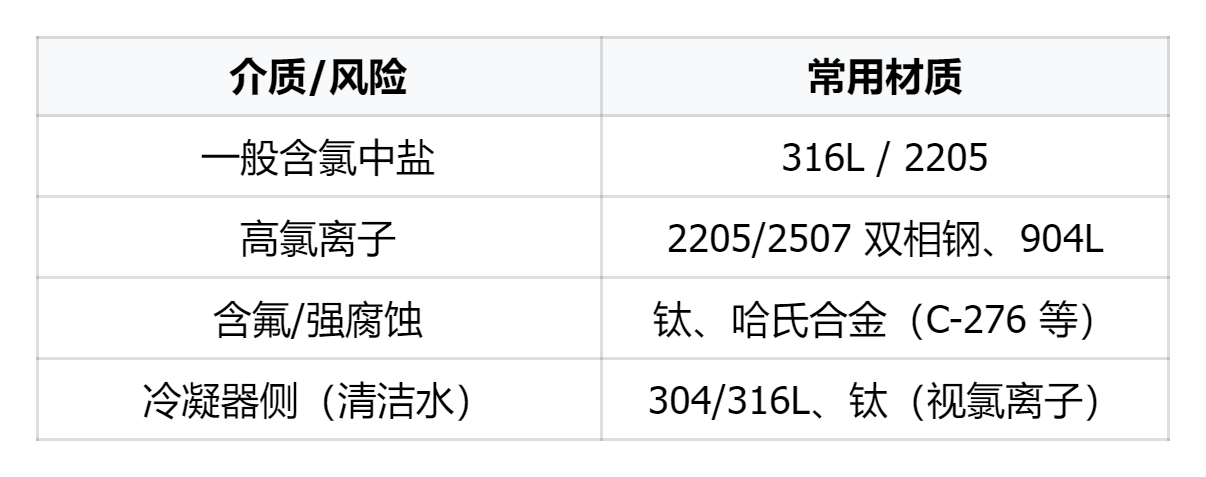

常见材质选型（示意）

五、容量与能耗怎么“算清楚”？（一步步样例）

目标：把 50 m³/d、TDS=50 g/L 的废水浓到 250 g/L（24 h 连续运行）。

1. 固形物守恒

• 入：50 m³/d × 50 kg/m³ = 2.5 t/d 固形物

• 出浓液体积：2.5 t/d ÷ 0.25 t/m³ = 10 m³/d

• 需蒸发水量：50 − 10 = 40 m³/d ≈ 1.67 t/h

2. 设备蒸发量选型

• 取 10–20% 余量：2.0 t/h 级 MVR（更稳妥）。

3. 能耗估算（以 SEC=20 kWh/t 水计）

• 用电功率 ≈ 2.0 t/h × 20 = 40 kW

• 日耗电 ≈ 40 × 24 = 960 kWh/d

• 若电价 0.80 元/kWh：电费 ≈ 768 元/日（仅压缩段估值，实际含辅机略高或略低）。

工程提示：SEC 会受 BPE、ΔT、压缩机效率、负荷波动影响，建议做现场料液物性测试后再定值。

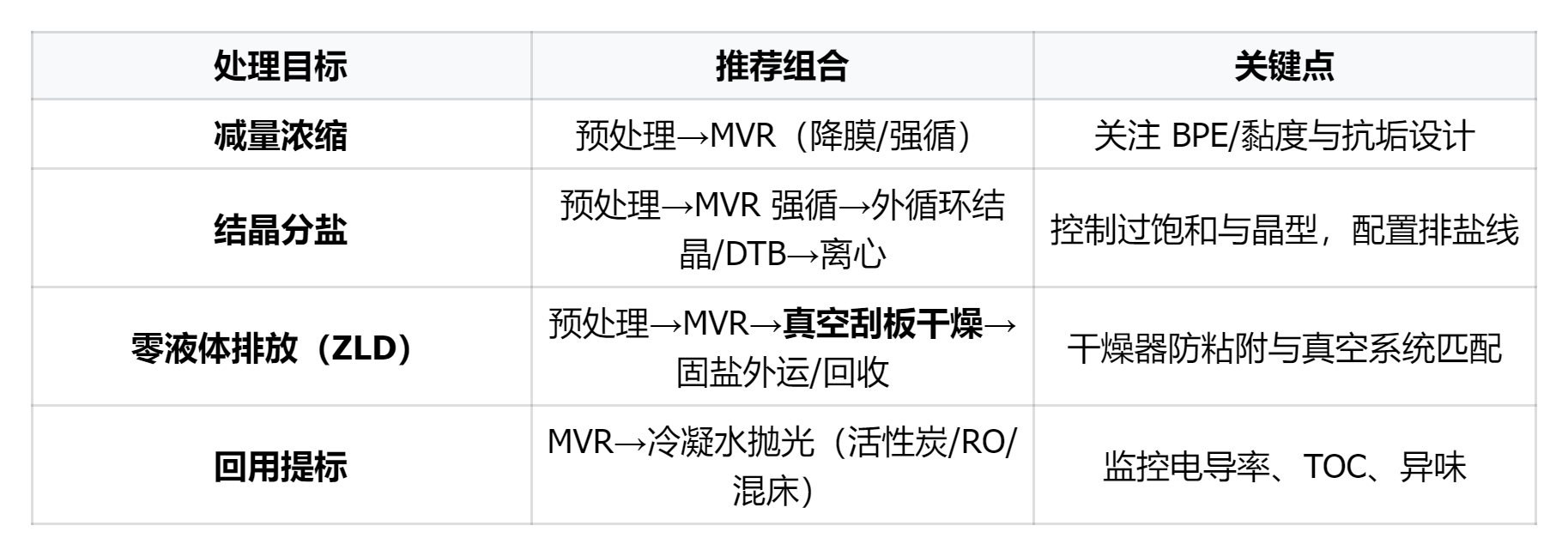

六、不同“处理目标”的工艺组合推荐

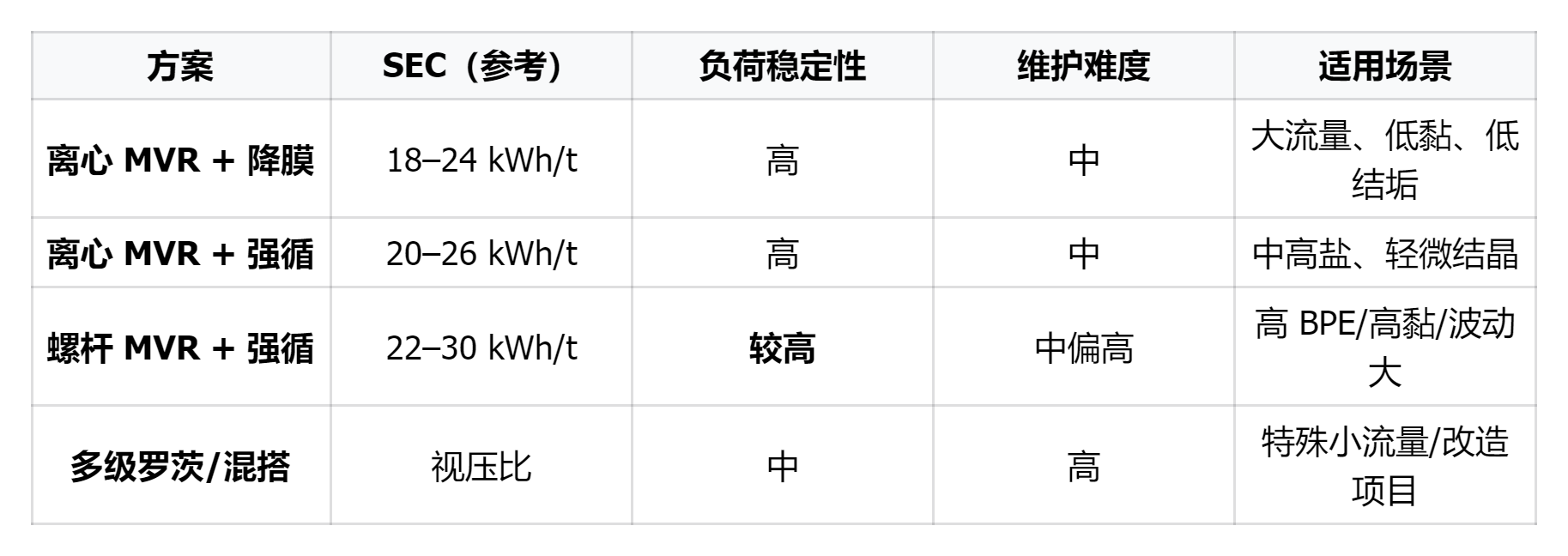

七、压缩机 & 系统“能耗—可靠性”决策矩阵

八、结垢与清洗（CIP）策略：决定长周期稳定运行

常见垢型：CaSO₄、CaCO₃、SiO₂、金属氧化物、NaCl 晶析。工程抓手：

• 设计：高流速、防垢 ΔT、排盐支路、结晶分级。

• 药剂：阻垢剂、反溶剂、消泡剂（在线微量精投）。

• CIP 配方示例（示意，须按料液实验校核）

• 碱洗：1–2% NaOH 60–70℃，30–60 min

• 酸洗：3–5% HCl 或柠檬酸 40–50℃，30–60 min

• 水洗置换直至电导/ pH 合格

• 在线监测：压差、U 值趋势、蒸汽侧温差、功率/吨蒸发水——触发清洗阈值。

九、选型“避坑”清单（来自工程现场）

1. 只看铭牌蒸发量，不核 BPE/黏度 → 到场产能打折。

2. 忽视冷凝水品质 → 回用系统结垢/有味；应配抛光（活性炭/RO）。

3. 材质“过度乐观” → 含氯/含氟体系腐蚀超预期；先做腐蚀谱。

4. 无排盐/结晶设计 → 全线结垢频停机。

5. 负荷波动无策略 → 压缩机喘振、联锁停机；需变频+最小稳定负荷控制。

6. 低估噪声与电力容量 → 环评与配电整改成本高。

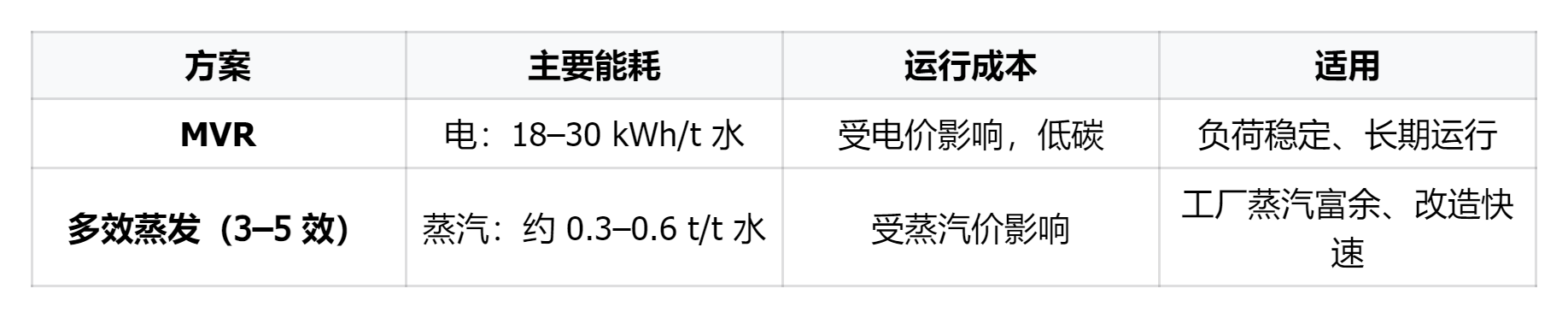

十、ROI 粗算：MVR 与传统多效的经济性对比（示意）

结论：电价低/碳约束强/长期稳定 → MVR 优势更明显；有稳定低价蒸汽时可做混合方案评估。

十一、工程勘察表（选型必填）

• 水量与浓度：进水 m³/d、TDS/COD、目标浓度或结晶指标

• 物性：BPE 曲线、黏度-温度曲线、结垢/结晶倾向、起泡性

• 材质风险：Cl⁻/F⁻/有机溶剂/酸碱范围

• 运行：连续/间歇、波动范围、预留扩容

• 公用工程：电（kV/kVA）、冷却水、压缩空气、噪声限值

• 回用/排放：冷凝水指标与去向（回用/入 RO/达标排）

• 合规：现场监测与在线仪表需求（电导、TOC、密度、流量、温度、压力）

选好一套 MVR，不只看“吨/小时”，更要看“每吨的电”和“每年的稳”。 把蒸发负荷、能耗边界、料液脾气三件事说清楚，才是对工程负责、对成本负责、对环保负责。
